Lab. Visión detección de esquinas

En esta semana se nos encargo detectar las esquinas de los polígonos en la imagen.

La parte básica: detectar las esquinas con el método de diferencia de filtro mediano y ya la parte avanzada: teniendo las esquinas, podemos sacar un “wire-frame” al borde.

En base a las esquinas que se detectaran y mediante sus bordes, y  esas esquinas se unen con segmentos de lineas rectas recorriendolas en un orden que sigue el borde.

 Detección de esquinas con un filtro mediano

• Calcular una versión con filtro de mediano de la imagen original.

• Sacar la diferencia entre la imagen original y el resultado del filtro.

• El chiste es primero disminuir el ruido en la imagen.

• Por ejemplo eliminando ruido tipo sal-pimienta.

• Evita que pixeles que son ruido se resalten como  esquinas.

Estas son algunas imágenes utilizadas de prueba

.

Para las esquinas se saco la diferencia entra la imagen original y la filtrada . solo es una resta como las que ya se habían echo en tareas anteriores y se hace uso te código de tareas pasadas donde se aplica normalizacion y una binarizacion.

Aquí pueden observarse las esquinas de las dos figuras ,como se puede observar el circulo es omitido ya que no contiene esquinas.

Ahora se procede arealizar un recorrido "wire-frame" , este tipo de métodos ya fue usado en tareas pasadas para sacar los bordes y como estas esquinas están dentro de ellas nos son de mucha utilizad para sacar los puntos X, Y donde se encuentran y aplicamos un recorrido bfs.

Después de todos los pasos estos son los resultados.

Aquí dejo el código relevante.

	from sys import argv, exit
	from os import path
	import Image, ImageDraw
	import math
	def convolucion(image,gResultant):
	ancho, altura = image.size
	pixeles = image.load()
	imageN = Image.new('RGB', (ancho,altura))
	pixels = imageN.load()
	for x in range(ancho):
	for y in range(altura):
	sumatoria = 0
	for i in range(x-1, x+2):
	for j in range(y-1, y+2):
	try:
	sumatoria += gResultant[i - (x-1)][j - (y-1)] * pixeles[i,j][1]
	except:
	pass
	pixels[x,y] = (sumatoria,sumatoria,sumatoria)
	image.save('salidaB.png', "png")
	return imageN
	def bfs(image, origen, color):
	pixeles = image.load()
	ancho,altura = image.size
	cola = []
	coordenadas = []
	cola.append(origen)
	original = pixeles[origen]
	while len(cola) > 0:
	(x, y) = cola.pop(0)
	actual = pixeles[x, y]
	if actual == original or actual == color:
	for dx in [-1, 0, 1]:
	for dy in [-1, 0, 1]:
	i, j = (x + dx, y + dy)
	if i >= 0 and i < ancho and j >= 0 and j < altura:
	contenido = pixeles[i, j]
	if contenido == original:
	pixeles[i, j] = color
	coordenadas.append((i, j))
	cola.append((i, j))
	image.save('output.png', 'png')
	return len(coordenadas), coordenadas
	def normalizar(image, maximovalor):
	pixeles = image.load()
	umb = 255.0/maximovalor
	for x in range(image.size[0]):
	for y in range(image.size[1]):
	pixeles[x, y] = int(pixeles[x, y]*umb)
	return image
	def binarizar(image, umbral):
	ancho, altura = im.size
	pixeles = image.load()
	salida = Image.new('RGB', (w, h))
	salidapixeles = out.load()
	for i in range(ancho):
	for j in range(altura):
	r, g, b = pixeles[i, j]
	if r > umbral:
	salidapixeles[i, j] = (255, 255, 255)
	else:
	salidapixeles[i, j] = (0, 0, 0)
	out.save('salida_binarizada.png', 'PNG')
	return out
	def difuminar(image, n):
	ancho, altura = image.size
	pixeles = image.load()
	imagens = Image.new("RGB", (ancho, altura))
	pixelessalida = imagens.load()
	promedio = []
	for N in range(n):
	for anch in range(ancho):
	for alto in range(altura):
	promedio = []
	promedio.append(list(pixeles[anch, alto]))
	if anch> 0:
	promedio.append(list(pixeles[anch-1, alto]))
	if anch < ancho-1:
	promedui.append(list(pixeles[anch+1, alto]))
	if alto < altura-1:
	promedui.append(list(pixeles[anch, alto+1]))
	if alto > 0:
	promedio.append(list(pixeles[anch, alto-1]))
	sumatota = [ sum(x) for x in zip(*promedio) ]
	r=sumatota[0]/len(promedio)
	g=sumatota[1]/len(promedio)
	b=sumatota[2]/len(promedio
	pixelessalida[anch, alto] = (r,g,b)
	imagens.save('salidavecind.png', "png")
	return imagens
	def Restaimagen(imagen, imagen2):
	ancho, altura = imagen.size
	pixeles = imagen.load()
	pixeless = imagen2.load()
	imagesal = Image.new('RGB', (ancho, altura))
	matriz = imagesal.load()
	for i in range(ancho):
	for j in range(altura):
	vistacolor = []
	for w in range(3):
	vistacolor.append(pixeles[i, j][w] - pixeless[i, j][w])
	matriz[i, j] = tuple(vistacolor)
	imagesal.save('salida.png')
	return imagesal
	def SaMe(pixeles):
	pixelescol = [list(x) for x in zip(*pixeles)]
	M = []
	for vista in pixelescol:
	vista.sort()
	M.append(vista[len(vista)/2])
	return M
	def mediano(image, tamano):
	pixeles = image.load()
	ancho,altura = image.size
	largo1 = len(tamano)
	largo2 = len(tamano[0])
	tamano = (5,5)
	pixnuev= im.load()
	salidafiltro = Image.new('RGB', (ancho, altura))
	pixeles = salidafiltro.load()
	largototx = [n for n in range(-largo1/2 + 1, largo1/2 + 1)]
	largototy = [n for n in range(-largo2/2 + 1, largo2/2 + 1)]
	for i in range(ancho):
	for j in range(altura):
	pixeless = []
	for x in largototx:
	for y in largototy:
	enx = i + x
	eny = j + y
	if enx >= 0 and enx < ancho and eny >= 0 and eny < altura:
	pixeless.append(pixnuev[enx, eny])
	mno = SaMe(pixeless)
	pixeles[i, j] = tuple(mno)
	salidafiltro.save('salidafiltromediano.png', 'PNG')
	return salidafiltro

view raw gistfile1.py hosted with ❤ by GitHub

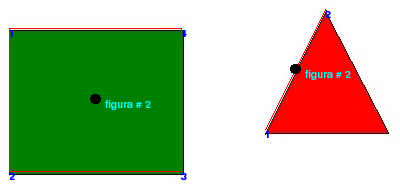

Por alguna razón algunas veces el punto medio de la figura lo ponía equivocado

Aquí otro ejemplo.

	varTamanobolita=30
	promedio = (figura[0]*var[0] / len(figura[i]), promedio[1]*var[1] / len(figura[i]))
	for i in range(len(figura)):
	for j in range(len(figura[i])):
	x = figura[i][j][0]*var[0]
	y = figura[i][j][1]*var[1]
	draw.text((x, y), str(j+1), fill=(0, 0, 255), font=font)
	draw.ellipse((promedio[0]-varTamanobolita, promedio[1]-varTamanobolita, prom[0]+varTamanobolita, promedio[1]+varTamanobolita), fill=(0, 0, 0))
	draw.text((promedio[0]+10, promedio[1]), 'figura # '+str(i+1), fill=(0, 255, 255), font=font)
	print 'figura numero '+str(i+1), 'numero de lados =', str(len(figura[i]))

view raw gistfile1.py hosted with ❤ by GitHub

Creo que se en esta parte se podría hacer alguna condición  que si la imagen es de mas grande de tantos pixeles , se cambie automáticamente el tamaño de la letra y del centro porque aveces era muy grande como el ejemplo de arriba y apenas se alcanzaba a distinguir y tenia que mover manualmente al tamaño.
